ELECTRAPICK

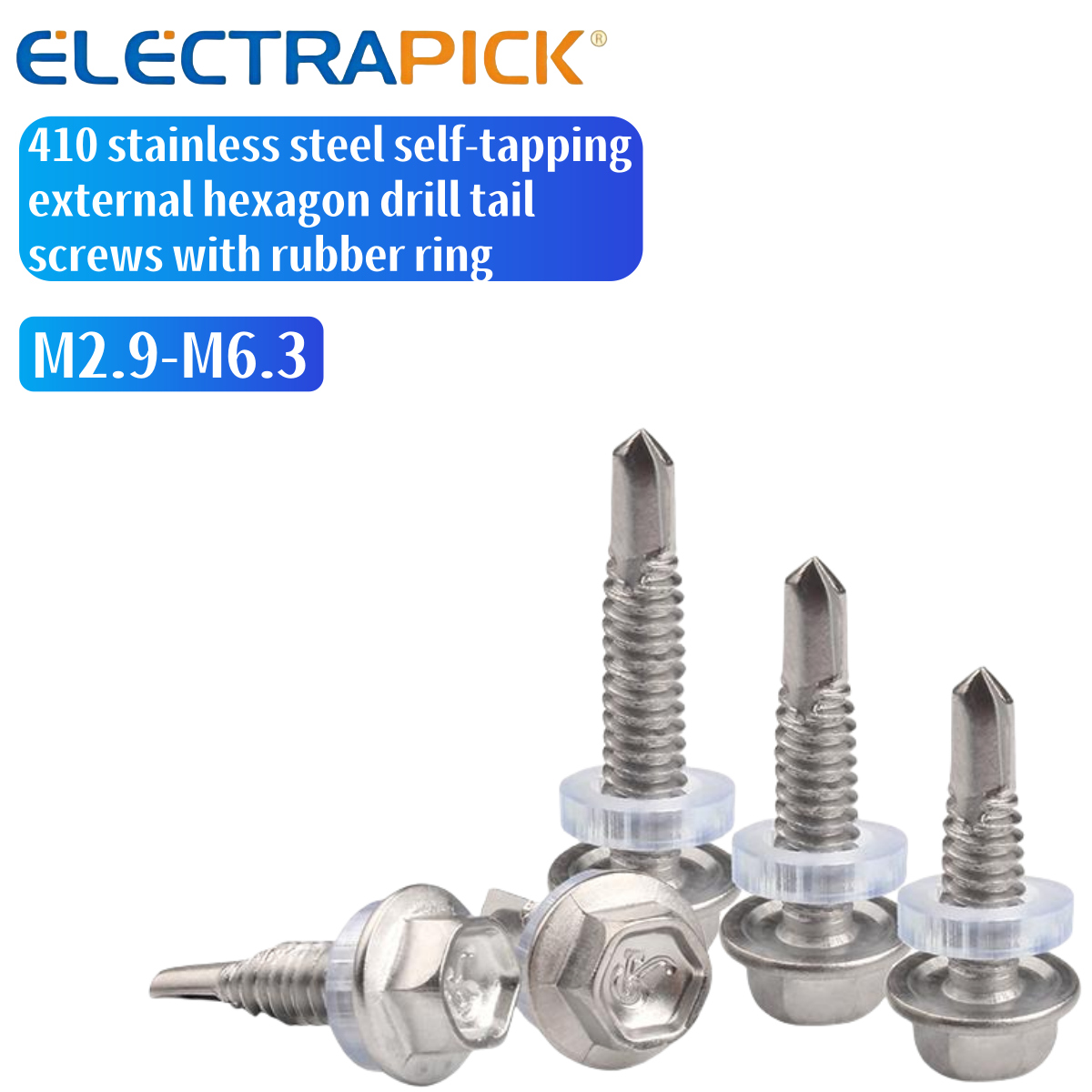

ELECTRAPICK 410 stainless steel self-tapping external hexagon drill tail screws with rubber ring

ELECTRAPICK 410 stainless steel self-tapping external hexagon drill tail screws with rubber ring

$0.99 USD
$0.99 USD
促销 售罄
Thread Nominal and Hexagonal Length Across Flats
Nominal length (mm)

Dimensions chart

Specification sheet

Nominal diameter d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
Pitch P 1.1  1.3  1.3  1.4  1.6  1.8  1.8
    h min 0.4  0.6  0.6  0.8  0.9  1  1
dc max 6.3  8.3  8.3  8.8  10.5  11  13.5
min 5.8  7.6  7.6  8.1  9.8  10  12.2
k max 2.8  3.4  3.4  4.1  4.3  5.4  5.9
min 2.5  3  3  3.6  3.8  4.8  5.3
S max 4  5.5  5.5  7  8  8  10
min 3.82  5.32  5.32  6.78  7.78  7.78  9.78
      dp max 2.3  2.8  3.1  3.6  4.1  4.8  5.8
Drilling
depth		 min 0.7 0.7 0.7 1.75 1.75 1.75 2
max 1.9  2.25  2.4  3  4.4  5.25  6







L ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
Nominal max min Ls min
9.5  10.25  8.75  3.25  2.85
13  13.9  12.1  6.6  6.2  5.8  4.3  3.7
16  16.9  15.1  9.6  9.2  8.8  7.3  5.8  5
19  20  18  12.5  12.1  11.7  10.3  8.7  8  7
22  23  21  15.1  14.7  13.3  11.7  11  10
25  26  24  18.1  17.7  16.3  14.7  14  13
32  33.25  30.75  24.5  23  21.5  21  20
38  39.25  36.75  30.5  29  27.5  27  26
45  46.25  43.75  34.5  34  33
50  51.25  48.75  39.5  39  38

Basic Information
