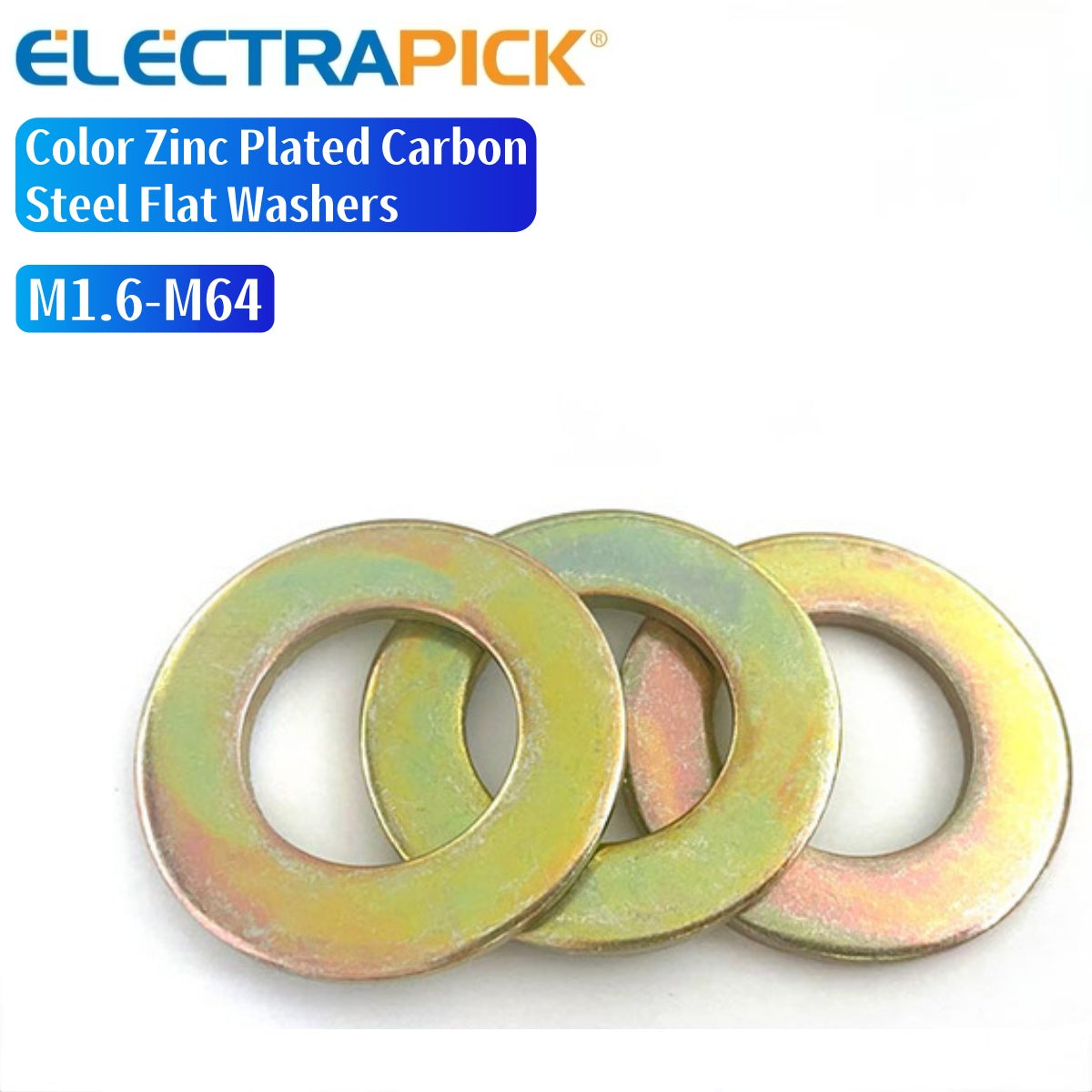

ELECTRAPICK Color Zinc Plated Carbon Steel Flat Washers

ELECTRAPICK Color Zinc Plated Carbon Steel Flat Washers

$1.99 USD
$1.99 USD
促销 售罄
TYPE
Washer Thickness (mm)

Dimensions chart


Specification sheet

 Nominal Diameter  1.6 2 2.5 3 4 5 6 8 10 12 14 16 18 20
 d   Min = Nominal  1.7 2.2 2.7 3.2 4.3 5.3 6.4 8.4 10.5 13 15 17 19 21
 Max  1.84 2.34 2.84 3.38 4.48 5.48 6.62 8.62 10.77 13.27 15.27 17.27 19.33 21.33
 dc   Max = Nominal  4 5 6 7 9 10 12 16 20 24 28 30 34 37
 Min  3.7 4.7 5.7 6.64 8.64 9.64 11.57 15.57 19.48 23.48 27.48 29.48 33.38 36.38
 h   Nominal  0.3 0.3 0.5 0.5 0.8 1 1.6 1.6 2 2.5 2.5 3 3 3
 Max  0.35 0.35 0.55 0.55 0.9 1.1 1.8 1.8 2.2 2.7 2.7 3.3 3.3 3.3
 Min  0.25 0.25 0.45 0.45 0.7 0.9 1.4 1.4 1.8 2.3 2.3 2.7 2.7 2.7
 Nominal Diameter  22 24 27 30 33 36 39 42 45 48 52 56 60 64
 d   Min = Nominal  23 25 28 31 34 37 42 45 48 52 56 62 66 70
 Max  23.33 25.33 28.33 31.39 34.62 37.62 42.62 45.62 48.62 52.74 56.74 62.74 66.74 70.74
 dc   Max = Nominal  39 44 50 56 60 66 78 78 85 92 98 105 110 115
 Min  38.38 43.38 49.38 55.26 58.8 64.8 70.8 76.8 83.6 90.6 96.6 103.6 108.6 113.6
 h   Nominal  3 4 4 4 5 5 6 8 8 8 8 10 10 10
 Max  3.3 4.3 4.3 4.3 5.6 5.6 6.6 9 9 9 9 11 11 11
 Min  2.7 3.7 3.7 3.7 4.4 4.4 5.4 7 7 7 7 9 9 9


Basic Information
