ELECTRAPICK

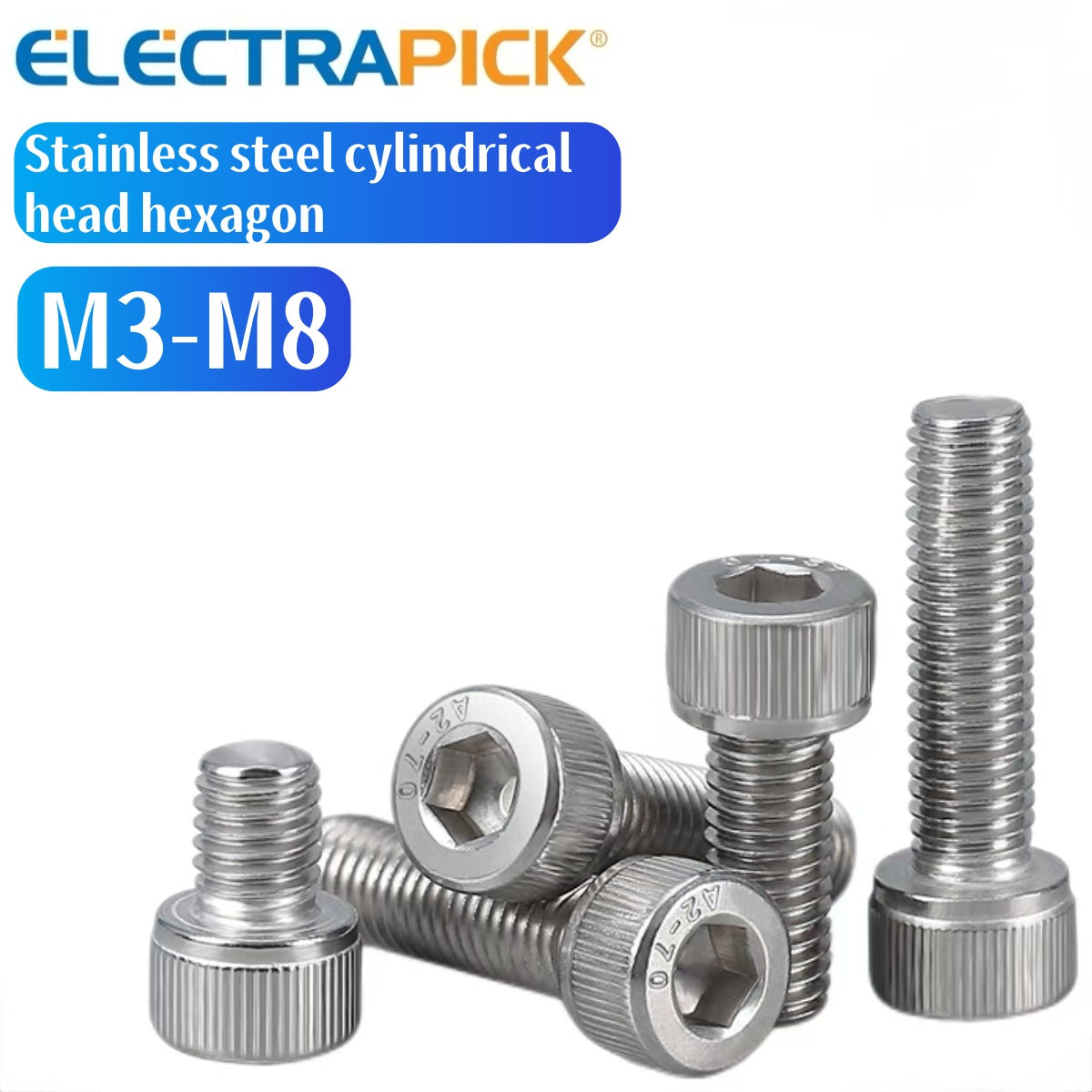

Electrapick Stainless steel cylindrical head hexagon M3-M8

Electrapick Stainless steel cylindrical head hexagon M3-M8

常规价格 $1.73 USD
常规价格 $0.00 USD 促销价 $1.73 USD
促销 售罄
Thread nominal and pitch and hexagon length across flats
Nominal length (mm)



Dimensions chart


Specification sheet

Thread size M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10  M12
Coarse teeth 0.3  0.35  0.4  0.45  0.5  0.7  0.8  1 1.25  1.5   1.75
p Pitch Fine teeth 1 1 1.25   1.25
Fine teeth 2 1  1.5
dk Round head Maximum 2.6  3  3.8  4.5  5.5   7  8.5  10   13  16   18
Knurled head Maximum 2.74  3.14  3.98  4.68  5.68  7.22  8.72  10.22   13.27  16.27   18.27
da Minimum 2.46  2.86  3.62  4.32  5.32  6.78  8.28  9.78   12.73  15.73   17.73
Maximum 1.8  2  2.6  3.1  3.6  4.7  5.7  6.8  9.2  11.2   13.7
ds Maximum 1.4  1.6    2  2.5  3   4    5  6   8  10   12
Minimum 1.26  1.46  1.86  2.36  2.86  3.82  4.82  5.82  7.78  9.78   11.73

e

k
Minimum 1.5  1.73  1.73  2.3  2.87  3.44  4.58  5.72  6.86  9.15   11.43
k Maximum 1.4  1.6    2  2.5  3  4  5 6  8  10   12
Minimum 1.26  1.46  1.86  2.36  2.86  3.82  4.82  5.7  7.64  9.64   11.57
S
Nominal
1.3  1.5  1.5  2  2.5  3    4  5   6   8   10
Minimum 1.32  1.52  1.52  2.02  2.52  3.02  4.02  5.02  6.02  8.025   10.025
Maximum 1.36  1.56  1.56  2.06  2.58  3.08  4.095  5.14  6.14  8.175   10.175
t Minimum 0.6  0.7  1 1.1  1.3  2  2.5  3   4   5   6
w Minimun 0.5  0.55  0.55  0.85  1.15  1.4  1.9  2.3   3   4   4.8


Basic Information
