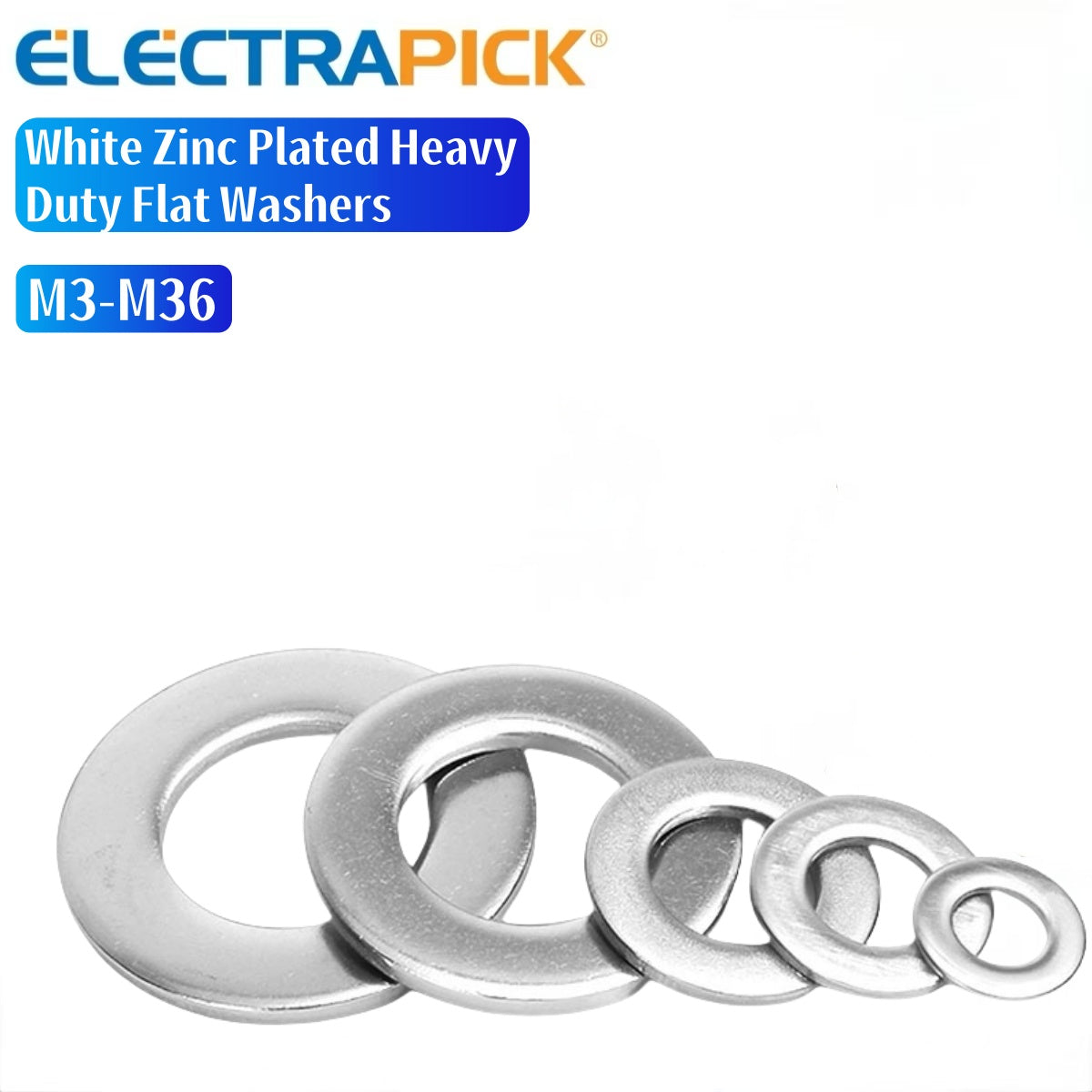

ELECTRAPICK White Zinc Plated Heavy Duty Flat Washers

ELECTRAPICK White Zinc Plated Heavy Duty Flat Washers

$0.10 USD
$0.00 USD $0.10 USD
促销 售罄
Applicable diameter (mm)
Washer outer diameter
Washer thickness (MM)

Dimensions chart


Specification sheet

Specific ation 3  4   5    6  8 10  12  14  16   20  24 30  36
d Minimum value=nominal  3.2  4.3   5.3  6.4 8.4 10.5  13    15   17   22  26  33  39
Maximum value 3.38  4.48    5.48    6.62  8.62  10.77   13.27    15.27   17.27   22.52    26.84  34  40
dc Maximum value=nominal 9  12  15  18  24  30   37    44   50   60   72  92  110
Minimum value 8.64  11.57    14.57    17.57    23.48  29.48   36.38    43.38   49.38   58.1    70.1  89.8  107.8

h		 Nominal 0.8   1  1.2    1.6    2  2.5   3    3   3   4  5  6  8
Maximum value 0.9  1.1 1.4 1.8  2.2 2.7 3.3
  3.3		 3.3  4.6  6  7  9.2
Minimum 0.7  0.9  1    1.4    1.8  2.3 2.7 2.7 2.7  3.4  4 5  6.8


Basic Information
